全工程内製のため短納期、低価格
お客様に合わせた特別仕様にも対応しております。

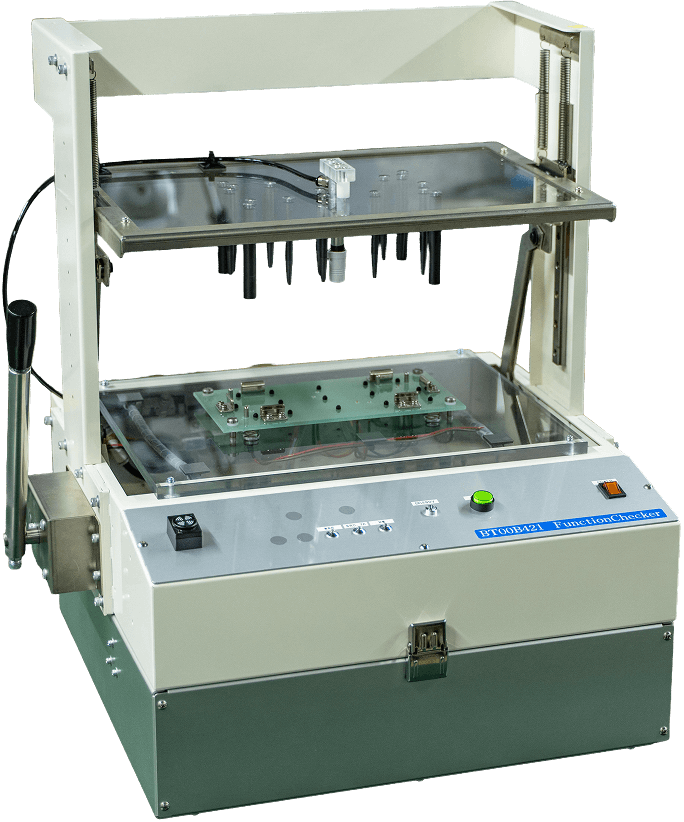

TVシリーズ（TV-30 / TV-40 / TV-50）
FEATURE
特徴
-
視認性が良い筐体
筐体上部に柱がないためワークの状態を確認しやすい構造です。
筐体上部に部品固定用の穴があらかじめ開いているため応用性があります。 -
上ピンボード搭載部筐体形状の工夫によりピンボードの反りが軽減
ピンボードの周囲を上から押し当てる構造によりワークに対して均一に押し当てます。
-
ピンボード交換が可能なのでリユースにも配慮
リユースを可能にした高剛性筐体になっております。
-
ワークサイズにあわせて３機種を準備
TV-30 / TV-40 / TV-50
| 型式 | TV-30 | TV-40 | TV-50 |
|---|---|---|---|
| 筐体サイズ WxDxHmm | 300×350×453 | 400×395×453 | 500×475×453 |
| 搭載可能ワークサイズ WxDmm | 241×200 ※1 | 341×245 ※1 | 441×325 ※1 |
| ピンボードストローク mm | 139 | ||
| プレス荷重 (推奨値) kg |
25 | 30 | |
| ピンボード材質 | アクリル/アクリル帯電防止 （標準はアクリル） |
||
| 下BOX (オプション) WxDxHmm |
300×350×100 | 400×395×100 | 500×475×100 |
※1 ワークの形状や検査方法によっては搭載可能サイズは変化します。
TVシリーズ（TV-15 / TV-20）
FEATURE
特徴
-
視認性が良い筐体
筐体上部に柱がないためワークの状態を確認しやすい構造です。
-
リアパネルは標準装備
コネクタ等取り付ける際に便利なブラケットです。
-
ピンボード交換が可能なのでリユースにも配慮
リユースを可能にした高剛性筐体になっております。
-
ワークサイズにあわせて2機種を準備
TV-15 / TV-20
| 型式 | TV-15 | TV-20 |
|---|---|---|
| 筐体サイズ WxDxHmm | 150×190×305 | 200×190×305 |
| 搭載可能ワークサイズ WxDmm | 120×90 ※1 | 170×90 ※1 |
| ピンボードストローク mm | 60 | |
| プレス荷重 (推奨値) kg |
8 | |
| ピンボード材質 | アクリル/アクリル帯電防止 （標準はアクリル） |
|
| 下BOX (オプション) WxDxHmm |
フロントパネル | |
※1 ワークの形状や検査方法によっては搭載可能サイズは変化します。
