TEST FIXTURE WORKSテストフィクスチャ制作事例

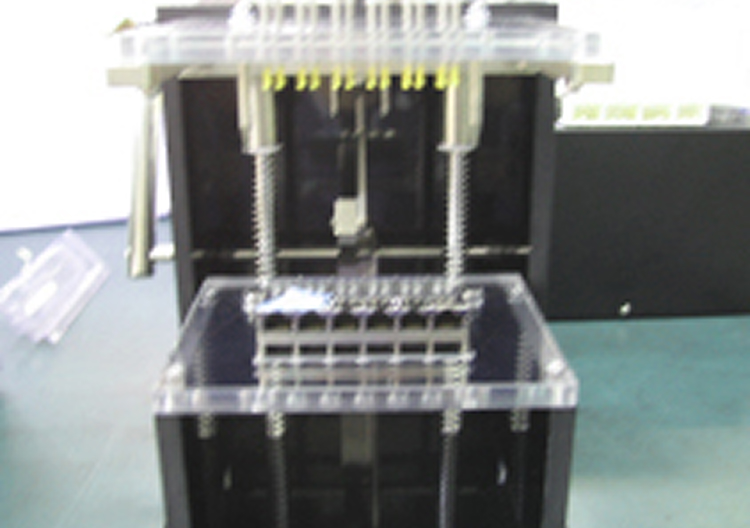

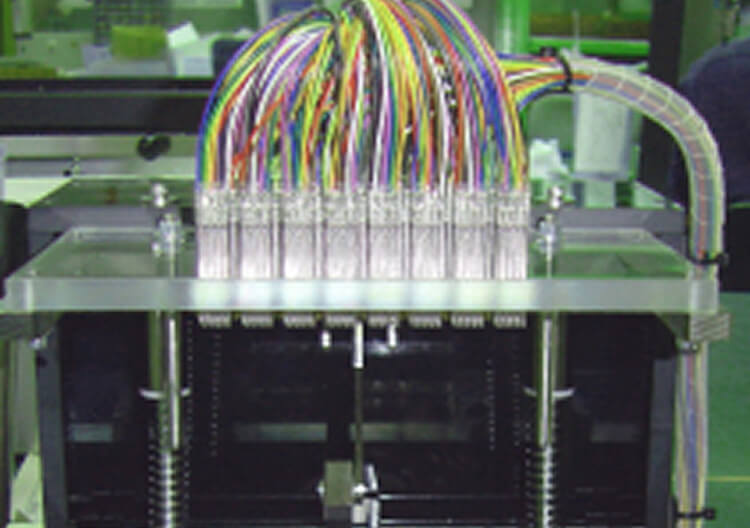

完成品モジュラーユニットでも、直にピン立て可能なチェッカーです。
同時に複数ユニット検査可能のため、コスト削減に成功しています。

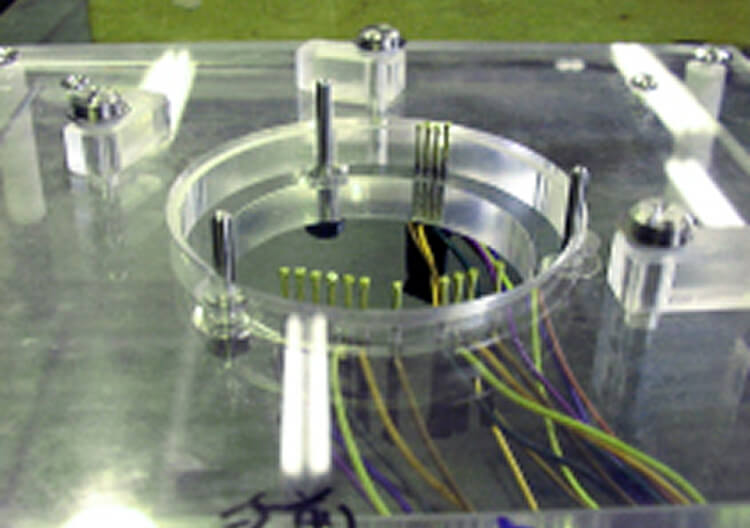

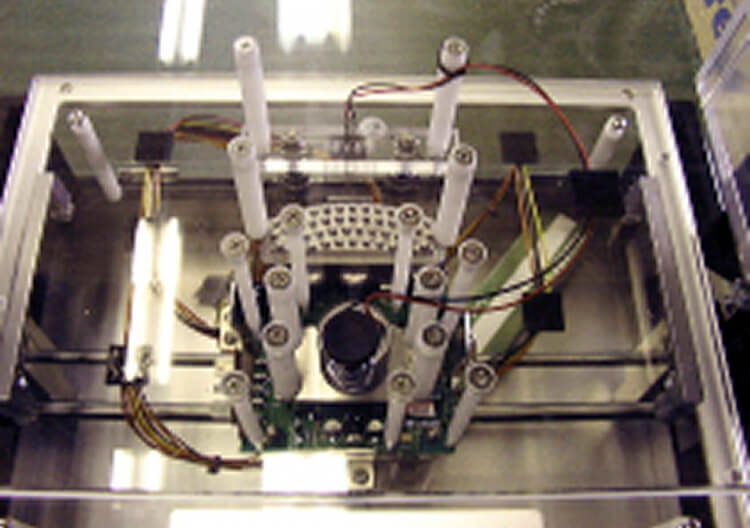

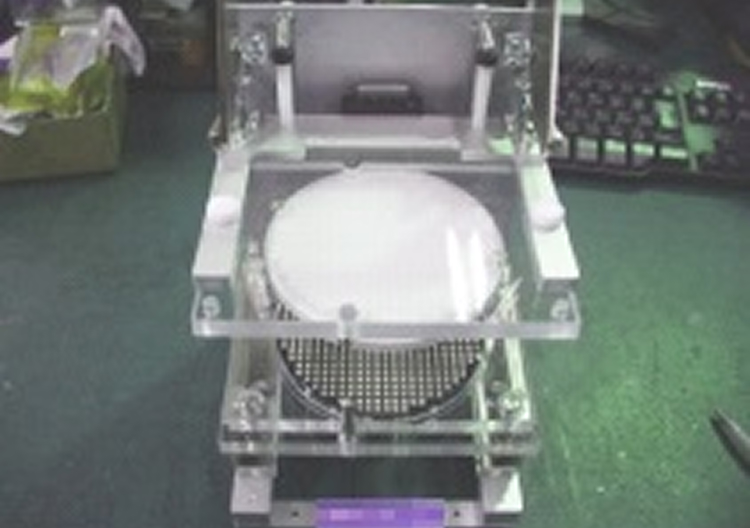

エンコーダユニットでも円形上にピン立て可能なチェッカーです。
製品検査が簡略に実現可能。

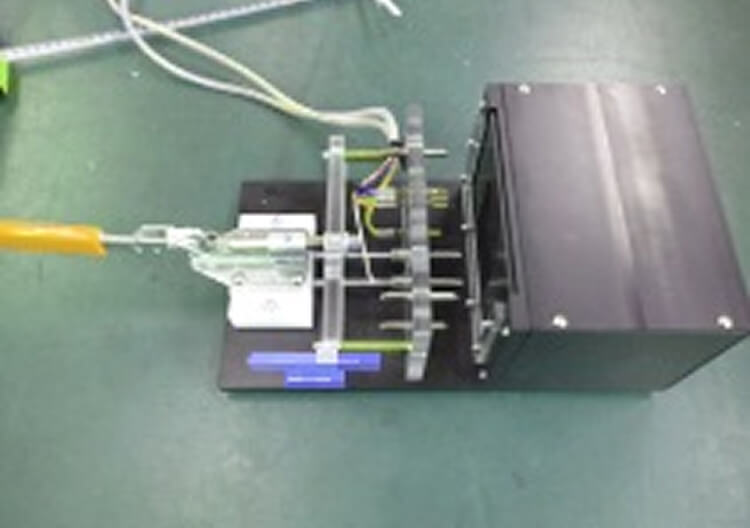

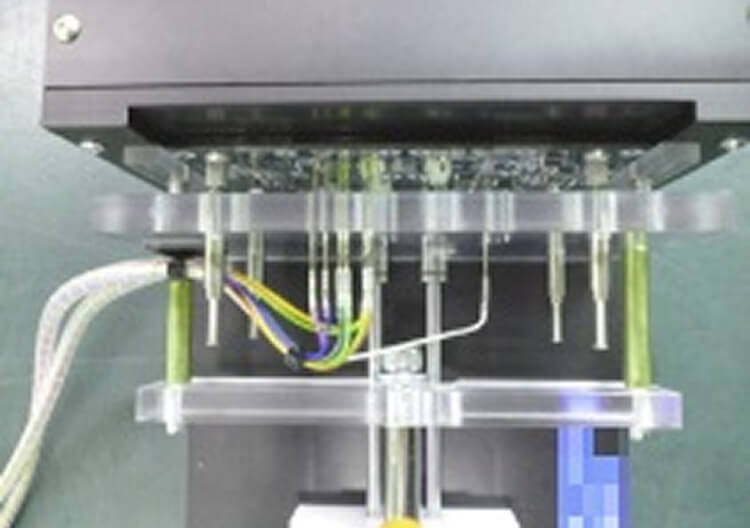

被測定基板に対して、横方向からのピン立て・クランプ方式のチェッカーです。
分光BOXを治具と一体化させることで、分光検査に対応しております。

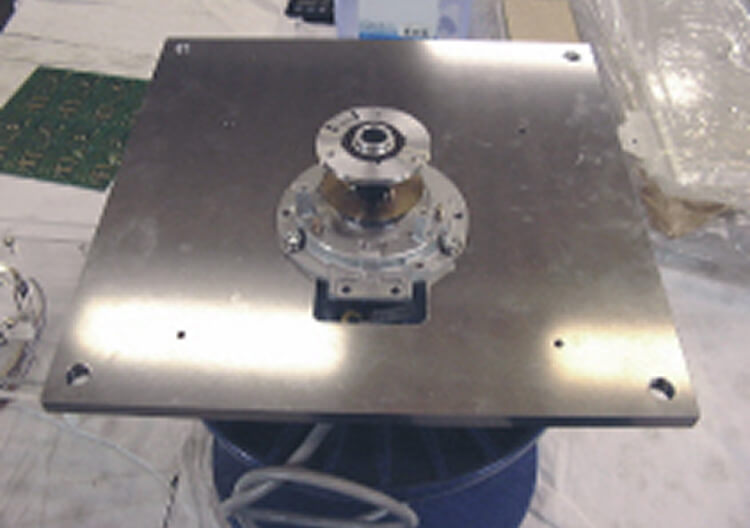

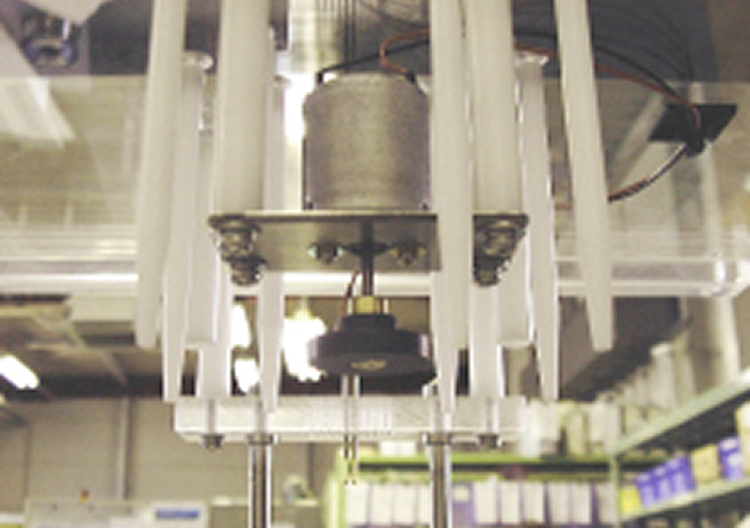

モーター制御基板のテストフィクスチャでは、上治具にモーターを組み込んで、下側の制御基板にピンを立て、測定できます。

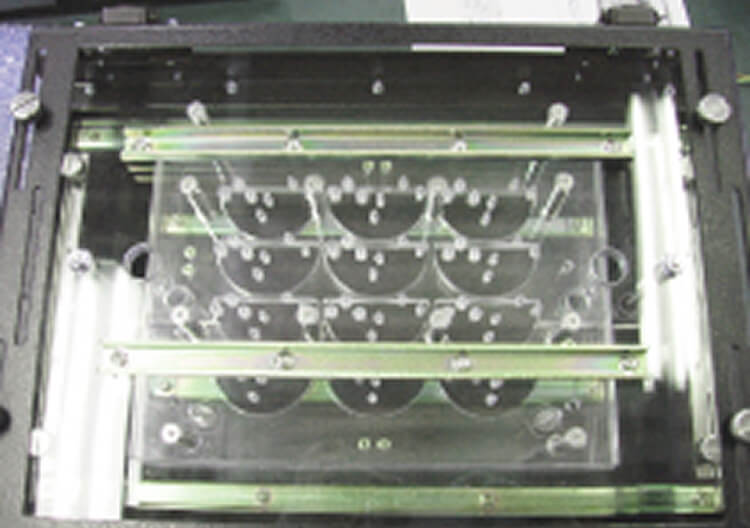

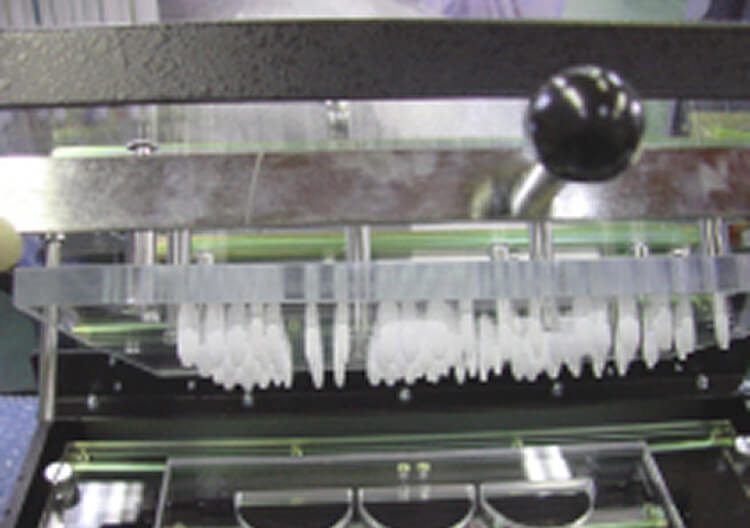

簡易構造での基板分割治具ですが、以下のメリットがあります。
・筐体のリサイクル対応可　・一度に多くの枚数の分割対応可

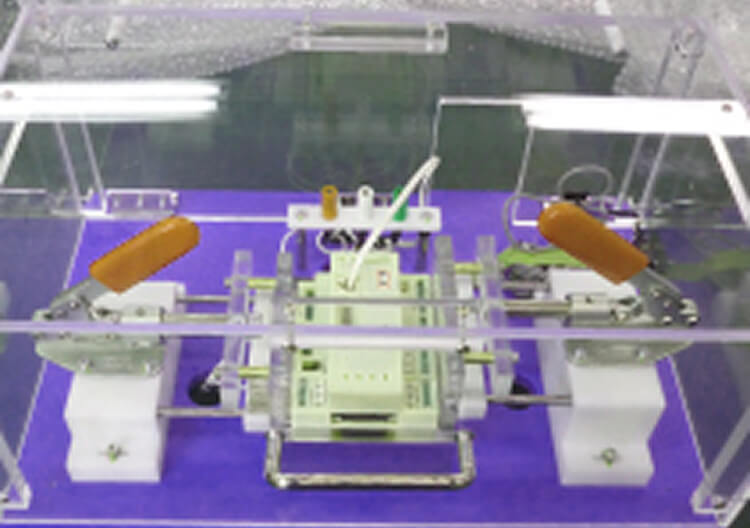

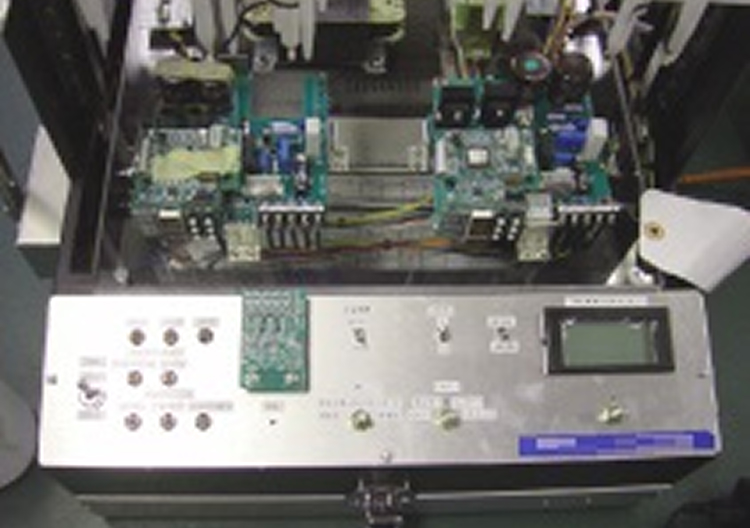

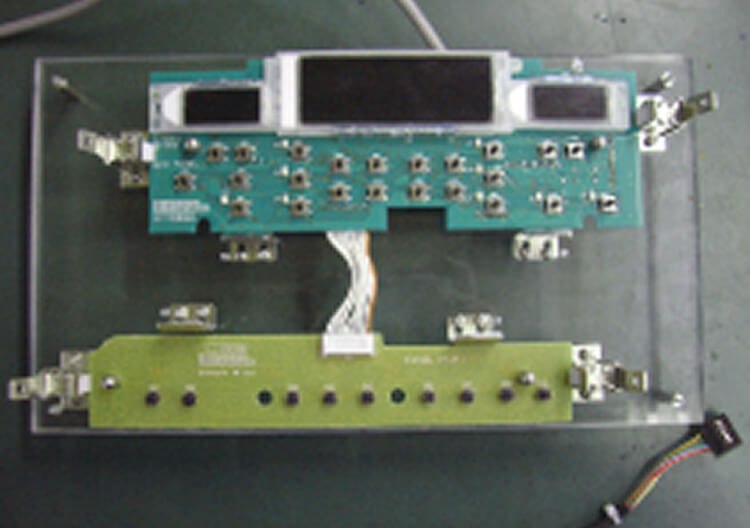

半完成品、ASSY状態の物でも、左右・上下方向からのクランプ対応が可能です。

電源基板+制御基板 / 制御基板+操作基板　等
どのような組み合わせでも一体型にすることができます。

特殊なLED装飾基板でもピン立て対応可。
目視の代わりに電気的検査での実績があります。

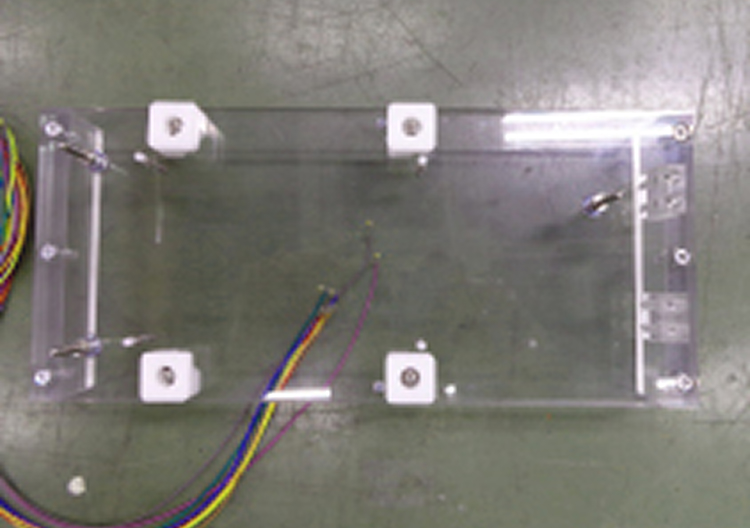

基板押さえフックにて、被測定基板を固定し、測定ピンを当てる方式となります。
簡易的な構造のため、コストの削減に貢献しております。

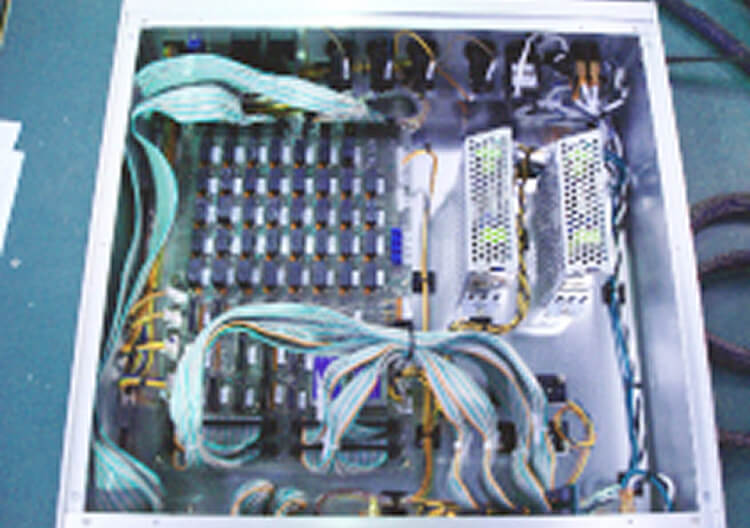

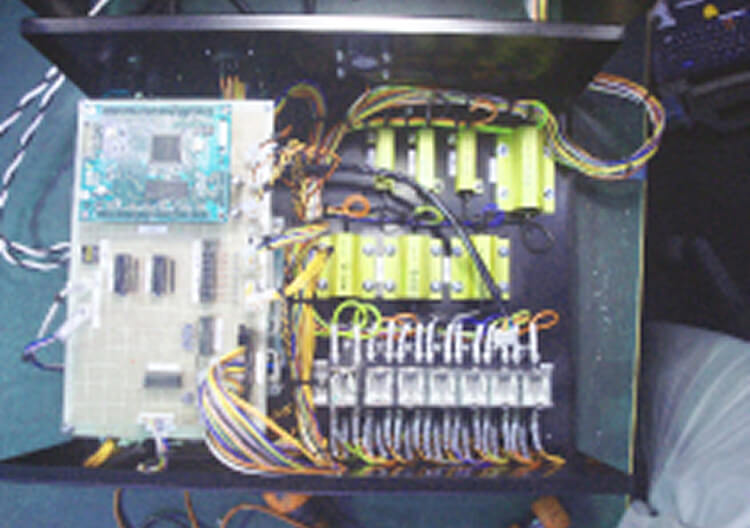

電源BOX / 制御BOX / 疑似負荷BOX / 操作BOX など
